输入电压：三相380VAC +10% ~ -15%；
功率段： 8.2KW～27KW
采用高性能稀土永磁材料,内禀矫顽力高,抗去磁能力强;具有低惯量,高功率密度,强过载能力,
极低转矩脉动,噪音低,外观精美等优点.
三相正弦波磁场设计,动态响应好,具有极好的低速平滑性
F级绝缘，IP54防护等级，环境适应性强，使用安/全可靠。
采用旋转变压器，性能优越，品质可靠；
广泛运用于机床、印刷设备、包装设备、纺织设备、橡塑设备、电子半导体、风电/太阳能等新能源以及机器人、自动化生产线、注塑机、压铸机、鞋机、木工机械、空压机、建筑机械、码垛机等领域。

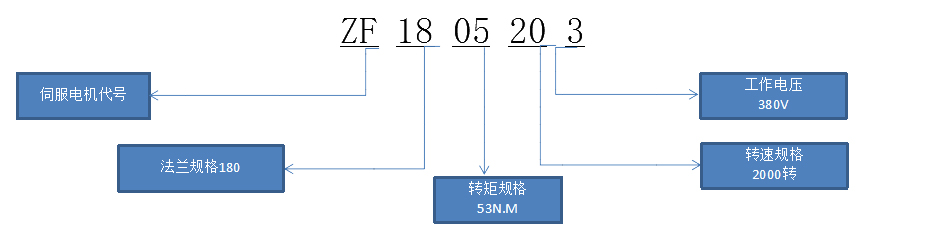

例如型号：ZF1805203
| 基本数据 | 伺服电机系列 | ZF18系列 | |||||||
| 伺服电机型号 | ZF1808183 | ZF1810183 | ZF1813183 | ZF1805153 | ZF1807153 | ZF1818153 | ZF1810153 | ZF1813153 | |
| 额定转矩 | 85 | 108 | 132 | 53 | 70 | 87.5 | 105 | 132 | |
| Nmrms | |||||||||
| 额定转速 | 1800 | 1800 | 1800 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| Rpm | |||||||||
| 额定功率（KW） | 15.5 | 20.5 | 24.5 | 8.2 | 11 | 13.7 | 16.5 | 20.5 | |
| 物理参数 | 较高转速 | 2100 | 2100 | 2100 | 1800 | 1800 | 1800 | 1800 | 1800 |
| Rpm | |||||||||
| 转子转动惯量 | 11.4 | 13 | 14.5 | 7.5 | 9.8 | 11.4 | 13.1 | 14.5 | |
| (Mkg*m^2) | |||||||||
| 电机绝缘等级 | F | ||||||||
| 冷却方式 | 强制风冷 | ||||||||
| 防护等级 | IP54 | ||||||||
| PTC常温电阻（Ω） | 300 | ||||||||
| 电气参数 | 极数 | 8 | |||||||
| 转子常数 | 2.93 | 2.92 | 2.5 | 3.11 | 3.04 | 3.24 | 3 | 3 | |
| （Nm/Arms） | |||||||||
| 反电动势 | 333 | 350 | 295 | 305 | 290 | 310 | 300 | 3 | |
| 绕组电阻 | 0.46 | 0.33 | 0.205 | 1.1 | 0.75 | 0.46 | 0.35 | 0.275 | |
| （Ohm） | |||||||||
| 额定工作电压（Vrms） | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
| 额定工作电流（Arms） | 29 | 37 | 53 | 17 | 23 | 27 | 35 | 44 | |
| 伺服电机代号（PP-02） | 30818 | 31018 | 31318 | 30515 | 30715 | 30815 | 31015 | 31315 | |
| 基本数据 | 伺服电机系列 | ZF18系列 | |||||||
| 伺服电机型号 | ZF1805203 | ZF1807203 | ZF1808203 | ZF1810203 | ZF1813203 | ZF1805183 | ZF1807183 | / | |
| 额定转矩 | 52 | 70 | 87.5 | 105 | 132 | 54 | 68 | / | |
| Nmrms | |||||||||
| 额定转速 | 2000 | 2000 | 2000 | 2000 | 2000 | 1800 | 1800 | / | |
| Rpm | |||||||||
| 额定功率（KW） | 11 | 15 | 18 | 22 | 27 | 9.5 | 12.5 | / | |
| 物理参数 | 最高转速 | 2400 | 2400 | 2400 | 2400 | 2400 | 2100 | 2100 | / |
| Rpm | |||||||||
| 转子转动惯量 | 7.5 | 9.8 | 11.4 | 13.1 | 14.5 | 7.5 | 9.8 | / | |
| (Mkg*m^2) | |||||||||
| 电机绝缘等级 | F | ||||||||
| 冷却方式 | 强制风冷 | ||||||||
| 防护等级 | IP54 | ||||||||
| PTC常温电阻（Ω） | 300 | ||||||||
| 电气参数 | 极数 | 8 | |||||||
| 转子常数 | 2.41 | 2.5 | 2.73 | 2.62 | 2.54 | 2.94 | 2.83 | / | |
| （Nm/Arms） | |||||||||
| 反电动势 | 310 | 300 | 330 | 330 | 324 | 326 | 301 | / | |
| 绕组电阻 | 0.6 | 0.39 | 0.34 | 0.26 | 0.205 | 0.85 | 0.48 | / | |
| （Ohm） | |||||||||
| 额定工作电压（Vrms） | 380 | 380 | 380 | 380 | 380 | 380 | 380 | / | |
| 额定工作电流（Arms） | 22 | 28 | 32 | 40 | 52 | 18 | 24 | / | |
| 伺服电机代号（PP-02） | 30520 | 30720 | 30820 | 31020 | 31320 | 30518 | 30618 | / | |
