当你骑着电瓶车快速过十字路口的时候，突然遇到闯红灯的老奶奶，幸好一个刹车制动停住了，保住了一套房。此时此刻是不是感谢刹车很给力呢。那么运动中的电瓶车制动时，多余能量哪里去了呢？ 这就是制动电阻的作用，把动能转换成电能释放掉。

同样的道理在伺服中也是一样的。 驱动器中通常有电容，用来存贮转换出的电能，但是电容的容量有限，超出部分就需要用电阻来释放掉，所以今天给大家介绍中智电气南京有限公司自主研发生产伺服驱动器外接制动电阻是如何接线的以及参数如何设置，有以下几个操作步骤，一起来学习一下吧。

首先将接线端子上面的B2、B3短接片拆除，在B1,B2之间连接外接电阻。（如图01）

（图01）

在设置参数前前先我们了解下中智伺服驱动器的型号，每个功率段都有一个min允许电阻值，我们操作的演示的是MZ630PS5R5I，min允许电阻值是40Ω ，选择阻值小于min电阻值会报922这条信息。（如图02）

（图02）

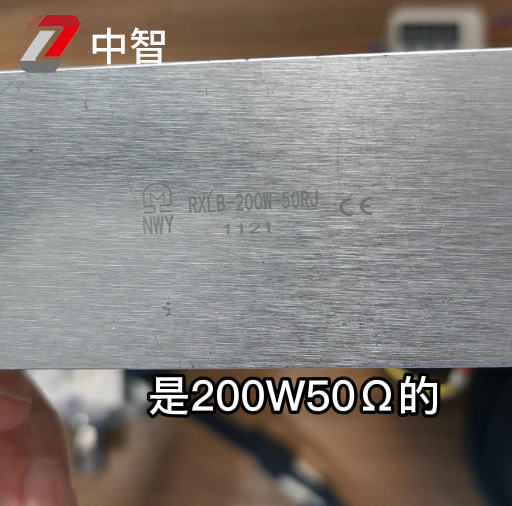

我们演示的外接制动电阻是200W50Ω的如图（03），是在允许阻值范围内的，然后把端子插入电源接口，上电。

（图03）

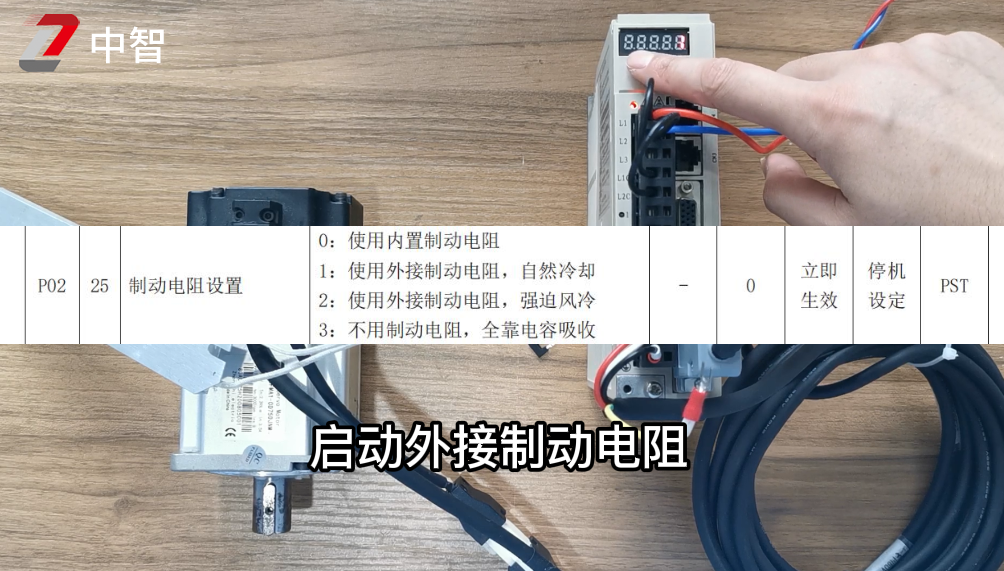

外接制动电阻接好之后，就需要调几个参数。进入 P02.25设置成1，使用外接制动电阻，自然风冷却。（如图04）

（图04）

进入P02.26，P02.26是设置外接电阻的功率，我们的外接制动电阻功率是200W的所以设置成200。（如图05）

（图05）

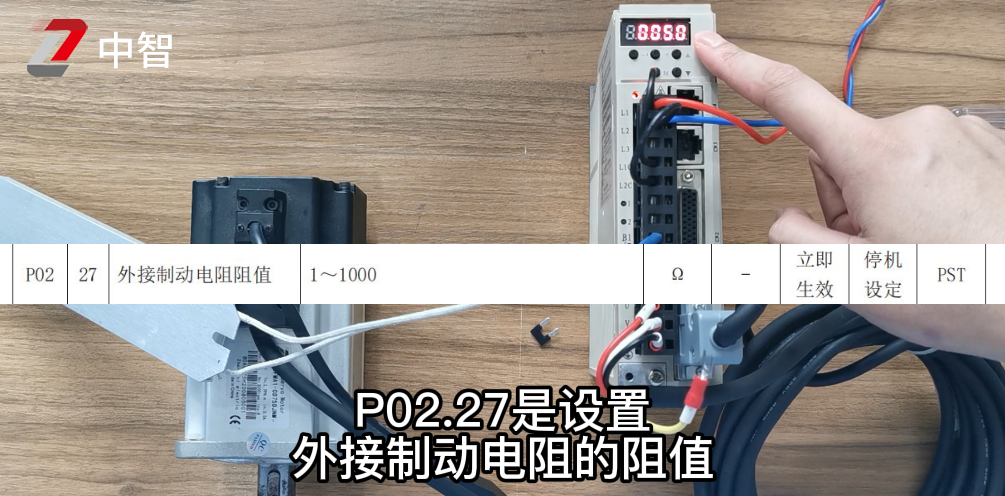

接着进入P02.27是P02.27设置外接电阻的阻值（Ω）。因为我们的外接电阻是50Ω，所以就设置成50Ω保存。

中智电气南京有限公司是专业从事工业自动化驱控部件的研发、生产、销售和服务的高新技术企业，以自主研发的伺服电机及伺服驱动器、永磁同步电机及驱动器、变频器等产品为基础，为客户提供完整的自动化驱动与控制方案。若您还不清楚如何外接伺服制动电阻，赶紧跟我们联系吧，我们安排专业售后服务专员为您1对1细心指导。
