中智伺服系统在数控磨齿机上的应用

来源:  发布时间:2019-10-15 16:10:47  浏览次数:

中智电气公司是一家以伺服电机、伺服驱动为主的生产研发企业。以下是中智伺服在数控磨齿机上的应用案例:

首先,传统意义上的磨齿机是利用砂轮作为磨具加工圆柱齿轮或某些齿轮(斜齿轮,锥齿轮等)加工刀具齿面的齿轮加工机床。主要用于消除热处理后的变形和提高齿轮精度。 其主要传动方式是三相异步电机驱动或者使用变频器驱动。

但是,提高磨齿机对刀精度和效率,对提高齿轮加工精度及加工效率有显著意义。磨齿机自动对刀能实现在不停机的情况下调整对刀,且操作简单,效率高,对刀精度高。自动精确对刀的主要思路为: 数控系统自动获取工件两侧齿槽边界并记录其位置,然后计算得到精确的齿槽中点位置所在,也即进给加工起点所在,接着发出指令,由伺服系统确定砂轮位置所在。因此,如何快速、精确地获取齿槽边界位置是自动精确对刀技术的关键所在。故我公司成功在磨齿机上应用此高精度对刀,打磨,并能实现其功能,精度能达到1丝。

应用环境:

2套 MZ760-15APA-AF伺服驱动, 电机:130ZFMA1-0001C

1套 MZ760-07APA-AF 伺服驱动, 电机:86ZFMA1-0D75D

控制柜内部图 .jpg

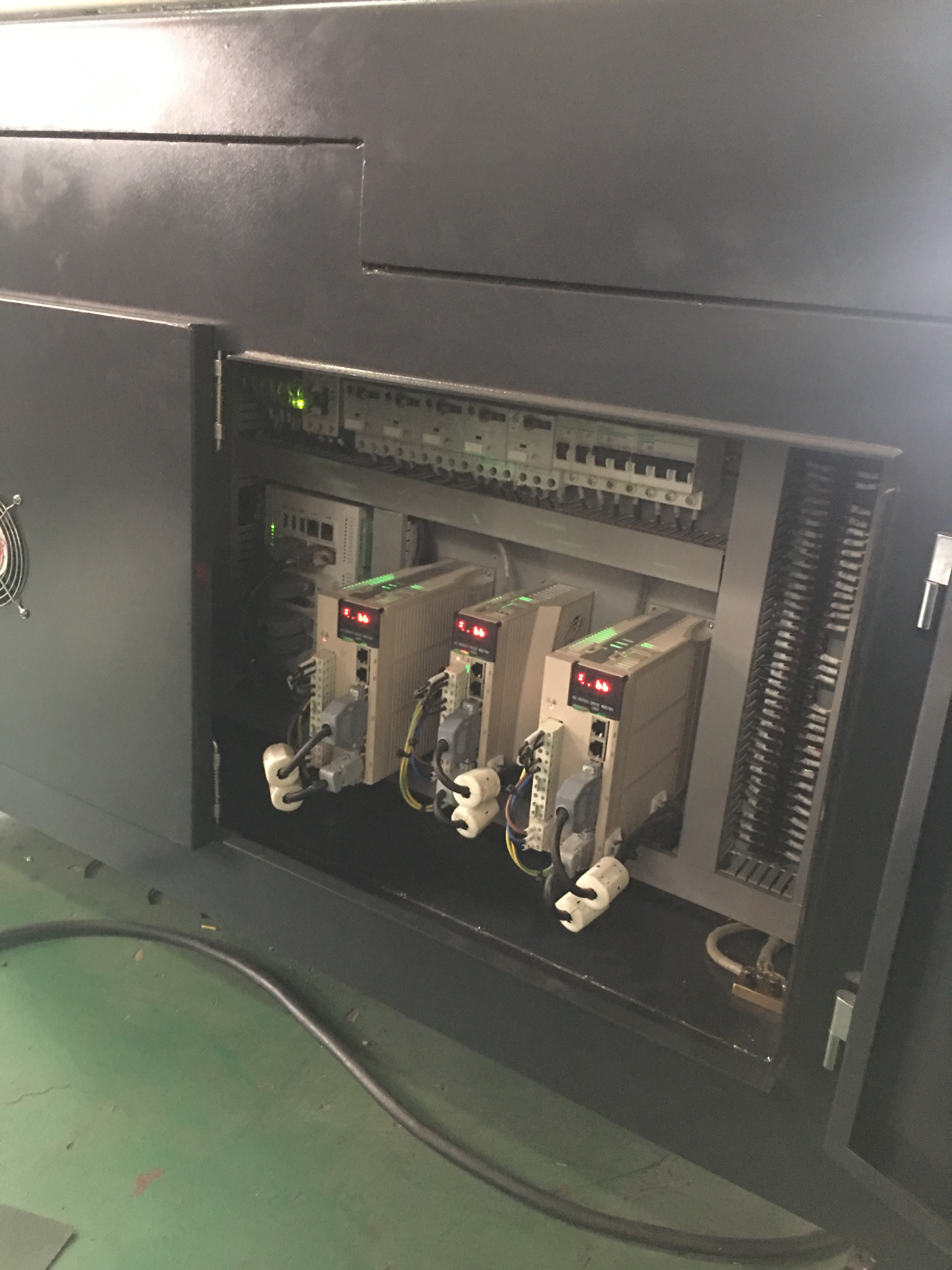

图一控制柜内部图

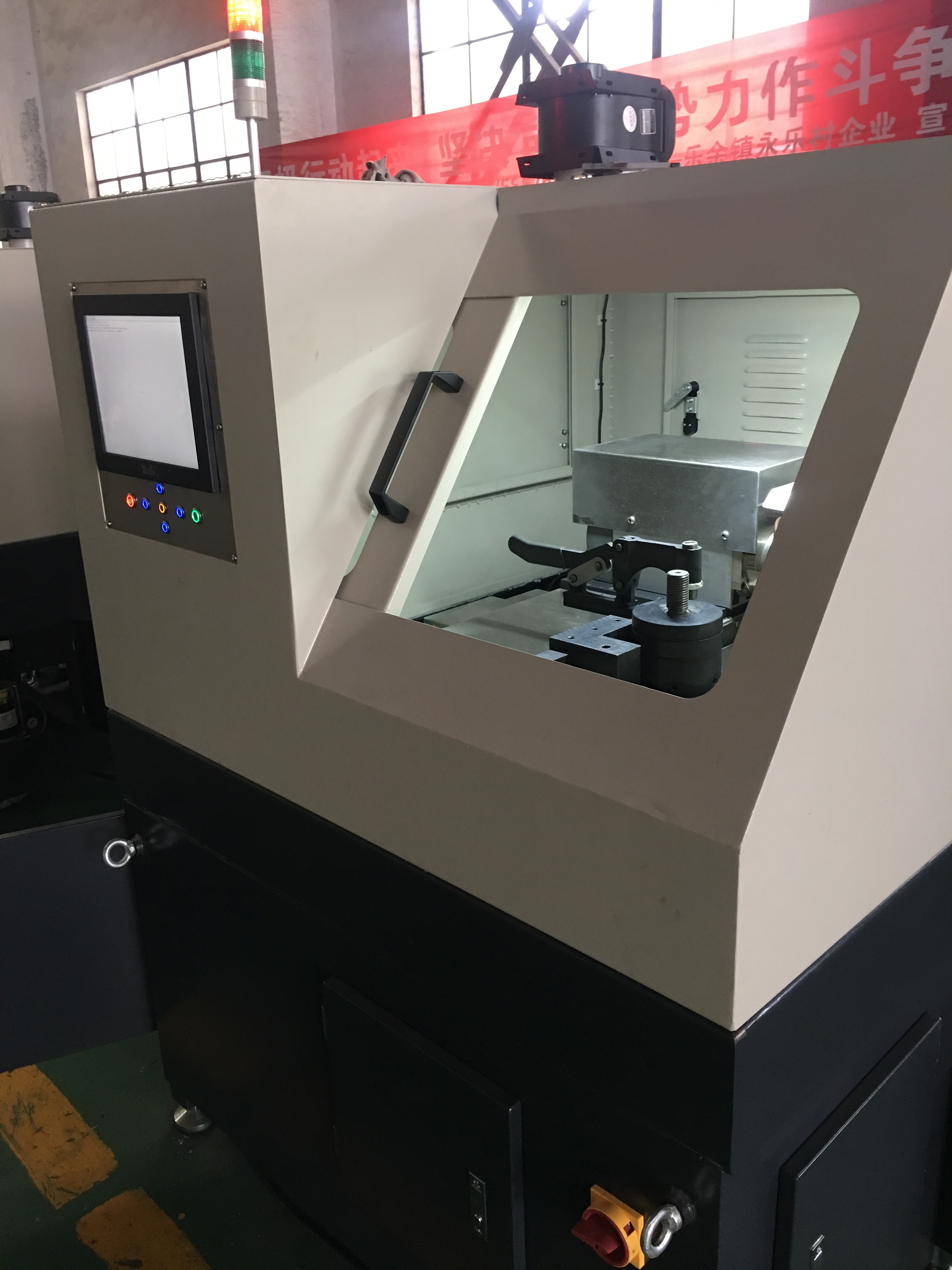

图二整机图
